Cobalt 9990-ENC2-H264-IP

Opis

Koder 9990-ENC2-H264-IP HD/SD-SDI/CVBS H.264 z wyjściami przesyłania strumieniowego IP to oparte na kartach rozwiązanie do dystrybucji kodowania MPEG-4. Enkoder został zaprojektowany specjalnie do dystrybucji, z oszczędnościami wynikającymi z oferowania tylko przesyłania strumieniowego IP zamiast IP i DVB-ASI, które nie są potrzebne do dystrybucji. 9990-ENC2-H264-IP doskonale nadaje się do dystrybucji wideo IP przez Internet lub przez dedykowane łącze IP. Wykorzystując platformę openGear® o otwartej architekturze, 9990-ENC2-H264-IP oferuje łatwy w obsłudze interfejs operatora DashBoard™ do konfiguracji i sterowania. W obudowie z 20 gniazdami można zainstalować do 10 kart, co zapewnia dystrybucję do 20 kanałów indywidualnych lub równoległych w jednej ramce, zużywając łącznie mniej niż 150 W, co zmniejsza koszty operacyjne. Oprócz wejść HD/SD-SDI, 9990-ENC2-H264-IP zapewnia elastyczność obsługi analogowego kompozytowego wideo SD i analogowej pary audio stereo na kanał wejściowy.

Model 9990-ENC2-H264-IP oferuje najnowsze osiągnięcia w zakresie kompresji wideo, które zapewniają doskonałą jakość wideo przy bardzo niskich przepływnościach. Unikalne projekty kodowania umożliwiają jednoczesne dostarczanie wielu usług wideo HD i SD. 9990-ENC2-H264-IP zapewnia dwa wyjścia Ethernet, obsługujące działanie w trybie pełnego dupleksu 100 Mb/s i 1 Gb/s. Tryb automatycznego wykrywania wejściowego wideo umożliwia kodowanie w celu automatycznej konfiguracji wyjścia odpowiadającego wejściu, z rozdzielczością i szybkością klatek taką samą jak wejście oraz skalowaniem ustawionym na to samo, co wejście lub innymi odpowiednimi opcjami. Przetwarzanie SMPTE-2038 umożliwia wstawianie ogólnych pakietów danych pomocniczych do strumienia transportowego z dokładnością do ramki. Obsługiwane mogą być do czterech par DID/SDID.

Korzystając z przesyłania strumieniowego HTTP na żywo, 9990-ENC2-H264-IP może przesyłać wideo o jakości telewizyjnej do telefonów komórkowych (obsługiwane systemy Apple i Android 4.0) i tabletów.

Pełny zdalny monitoring/sterowanie przez użytkownika umożliwia dostęp do pełnego stanu karty i kontroli w standardowej sieci Ethernet. Monitorowanie stanu jest również dostępne na krawędzi karty.

FEATURES:
• Card-based design allows scalability, from 1 channel to 20 channels per frame
• Input video auto-detect mode automatically configures output to correspond to input frame rate and scaling or convert formats using built-in UDX scaler
• Low power/high-density design
• Full support of CEA-608 and CEA-708 closed captioning. Closed-captioning filtering allows filtering to allow and use only SMPTE-334M and/or CEA-708 closed captioning.
• Support for inserting generic ancillary data packets in the transport stream using SMPTE-2038, with frame accuracy. Up to four DID/SDID pairs can be supported.
• SCTE 104 to SCTE 35 conversion
• Built-in video/audio ADC and embedder allows direct use with SD composite video and audio analog sources
• RTMP support for publishing to Adobe® Media Server, availing SDI content to Internet viewers. Streams to CDNs, Akamai, Ustream, YouTube, Wowza Cloud service and many others.
• HTTP Live Streaming protocol allows viewing by Apple® and Android™ 3.0 (or higher) devices
• Remote control/monitoring via DashBoard™ software
• Hot-swappable
• Five year warranty

OPTION:
Note:
• Options denoted as „+” are software-based options which are available on new product when ordered or can be customer field-installed as a software upload upgrade.
• Upgrade a 9990-ENC2-H264-IP (dual-channel model) to the 9223-D-HD-P (dual-channel model) plus two +AAC licenses (+IP-TO-BROADCAST-Dual-P-OG)
• Upgrade a 9990-ENC2-H264-IP (dual-channel model) to the 9223-D-HD-I (dual-channel model) plus two +AAC licenses (+IP-TO-BROADCAST-Dual-I-OG)

SPECIFICATIONS:
• Electrical
Power: 6 Watts

• Processing Channels
(2) channels

• HD/SD-SDI Input
(1) input/channel; each configurable as:
HD-SDI (SMPTE 292M)
SD-SDI (SMPTE 259M) with EDH
Composite analog video (PAL/NTSC)

• Audio Inputs Supported
Embedded SDI (1 pair/channel)
Unbalanced or balanced stereo audio pair (see Ordering Information)

• Video Encoding
MPEG-4 AVC High profile at level 4.2 (HP@L4.2)
MPEG-4 AVC High profile at level 4.0 (HP@L4.0)
CBR & VBR
2Mbps to 12Mbps (configurable)
SD Video:
MPEG-4 AVC Main profile at level 3.0 (MP@L3.0)
CBR & VBR
1.5Mbps to 10 Mbps (configurable)

• Audio Encoding
MPEG-4 AAC-LC
Lip sync adjustment

• Video Resolution Supported
HD: 1920 x 1080p 60/50/30/29.97/25
1920 x 1080/1440i 25/29.97/30
720 x 1280/960/640p 59.94/50/30/29.97/25
SD: 576 x 720/528i 29.97fps
576 x 720/528i 25fps

• Video Pre-Processing
Closed Captions CEA 608B and CEA-708C
WSS/AFD

• Management and Control
10/100Base-T Ethernet
Configuration Import/Export
Audible/visual fault warning
In-band and out-of-band control
SNMP v1, v2
Datasafe automated card configuration
Accurate bit rate control
Startup to streaming in seconds

• Ethernet Outputs
Number of outputs: (2) 100/1000Base-T RJ-45 ports, auto-negotiate or fixed speed
IPv4, IPv6, UDP

• Regulatory Compliance
CE: CE marked in accordance with 93/68/EEC (22/07/03) Directive
UL: UL approval
US FCC: Part 15
EMC: EN55022, EN55024, EN6100-3-2

REAR MODULES:

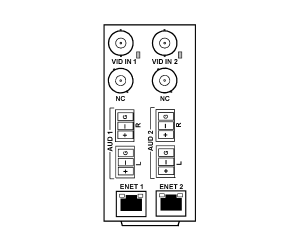

RM20-9990-ENC-B
• (2) SDI/CVBS In (signal type selected in DashBoard card
control)
• (4) Analog Audio In (2 L/R pairs; balanced)
• (2) GigE Ethernet Ports
(All video coaxial connectors BNC)

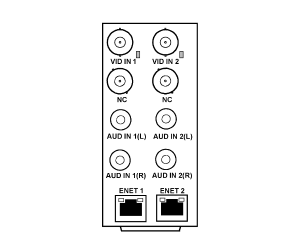

RM20-9990-ENC-U
• (2) SDI/CVBS In (signal type selected in DashBoard card
control)
• (4) Analog Audio In (2 L/R pairs; RCA unbalanced)
• (2) GigE Ethernet Ports
(All video coaxial connectors BNC)

ORDERING INFORMATION:
9990-ENC2-H264-IP HD/SD-SDI/CVBS (Dual-Channel) H.264 Encoder with Streaming IP Outputs with Advanced Protocol Support including UDP Single/Multicast, HLS, and RTMP

Rear Modules:
RM20-9990-ENC-B 20-slot Frame Rear I/O Module (Standard Width), (2) 3G/HD/SD-SDI/SD BNC Composite In, (4) Balanced Analog Audio In, (2) 100/1000Base-T RJ-45 Ethernet
RM20-9990-ENC-U 20-slot Frame Rear I/O Module (Standard Width), (2) 3G/HD/SD-SDI/SD BNC Composite In, (4) RCA Unbalanced Analog Audio In, (2) 100/1000Base-T RJ-45 Ethernet

Options (Software-Based):
+IP-TO-BROADCAST-Dual-P-OG Upgrade a 9990-ENC2-H264-IP (dual-channel model) to the
9223-D-HD-P (dual-channel model) plus two +AAC licenses
+IP-TO-BROADCAST-Dual-I-OG Upgrade a 9990-ENC2-H264-IP (dual-channel model) to the
9223-D-HD-I (dual-channel model) plus two +AAC licenses
