Cobalt BBG-1300-FR

Opis

Cobalt® BBG-1300-FR to kompatybilna z openGear® rama obudowy o szerokości 1/3 szafy typu rack o wysokości 1RU, która może pomieścić do 2 kart* jako podstawowa samodzielna jednostka biurkowa lub do 3 jednostek połączonych razem jako grupa 1RU do szafy typu rack montowanie. BBG-1300-FR umożliwia obsługę kart openGear® tam, gdzie pełnowymiarowa rama openGear® 2RU z 20 gniazdami jest niewykonalna lub wymagana. Podobnie jak w przypadku pełnej klatki, wbudowany interfejs sieciowy BBG-1300-FR umożliwia sterowanie/monitorowanie przez DashBoard™ dowolnej karty obsługującej OpenGear®. Pętla referencyjna w samym urządzeniu BBG-1300-FR zapewnia obsługę referencyjnych kart bez użycia połączeń referencyjnych, które zużywają liczbę złącz tylnych modułów karty.

Większość kart z linii produktów Cobalt można umieścić w
BBG-1300-FR, przy całkowitej dostępnej mocy 60 W. Na jednej tacy 1RU można zmieścić do trzech jednostek BBG-1300-FR, co zapewnia maksymalną gęstość tam, gdzie rama 2RU nie jest wykonalne.

Przedni panel sterowania ułatwia monitorowanie stanu i konfigurację połączenia sieciowego za pomocą ekranu wyświetlacza LCD. Przednie pokrętło sprawia, że ​​nawigacja jest prosta i łatwa w użyciu. Dostępna kontrola SNMP.

* Korzystanie z 2 kart wymaga użycia podzielonego na 2 karty tylnego modułu I/O.
Dzielone tylne moduły I/O nie są dostępne dla wszystkich modeli kart.

FEATURES:
• Provides openGear® card support in a compact package where a full-size 2RU 20-slot openGear® frame is not feasible or required
• High power for latest 4K and IP card solutions
• Full openGear® compatibility supporting openGear-compatible cards as well as latest and legacy
20-slot frame openGear rear modules
• Looping reference internally routed to all user card slots
• Dual power supplies for power redundancy
• Network Controller function enables multiple copies of DashBoard™ for seamless remote setup, monitoring, and control. Network Controller “smart” functionality provides Gigabit Ethernet to both user card slots.
• Front display with rotary knob and buttons for simple and quick control
• Pull-away front door panel allows quick, easy card insertion
• Optional Frame Support Bracket kit provides frame rear support for mobile applications
• Remote control/monitoring via DashBoard™ or SNMP
• Five year warranty

OPTION:
• BBG-1300-TRAY 1-RU Mounting Tray (supports 3 units)
• BBG-TRAY-RSB Support Bracket/Rail Kits (see Ordering Info for details)

DIAGRAMS:

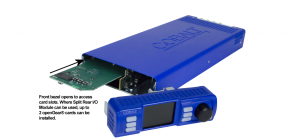

Easy Front-Panel Card Slot Access

Rear Module Types Available for BBG-1300-FR

SPECIFICATIONS:
Note: All specifications are preliminary and subject to change.

AC Line Input
(2) AC IEC inputs. 100-240 VAC, 50/60 Hz, 50 W typical (140 W max)
Note: AC power is largely dependent on whether 2 cards are fitted, as well as the power consumption of the hosted card(s).

Available User Card Slots
Two (2) maximum
Note: 2-card loading only possible with compatible Split rear module. Some card models are not available with Split rear modules. See card page for availability.

Available User (Net) Power
60 W (sufficient for latest-generation high-power cards such as 9992 or 9904). Built-in fan cooling for card area and power supplies.

Frame Communication
100/1000 Mbps Ethernet with Auto-MDIX

Frame Reference Input
Single looping 2-BNC connection. SMPTE 170M/318M “Black Burst”, SMPTE 274M/296M “Tri-Level”.

Dimensions (WxHxD)
5.7 x 1.4 x 14.7 in (14.5 x 3.6 x 37.4 cm)

Weight
6 lb (2.7 kg)
Note: Empty weight; does not include card(s) or rear module.

ORDERING INFORMATION:
BBG-1300-FR 1RU Enclosure Frame with redundant power and network controller included.

Options and Accessories:
BBG-1300-TRAY 1RU Mounting Tray (supports 3 units)
BBG-TRAY-RSB-L 24-30 Long-Length (24-30 in (61-76 cm)) Support Bracket & Rail Kit For
BBG-1300-TRAY
BBG-TRAY-RSB-M 20-24 Medium-Length (20-24 in (51-61 cm)) Support Bracket & Rail Kit For
BBG-1300-TRAY
BBG-TRAY-RSB-S 18-20 Short-Length (18-20 in (46-51 cm)) Support Bracket & Rail Kit For
BBG-1300-TRAY
